隨著國家對環保的日益重視，環保已深入人心，廢氣處置懲罰技術也日益更新，但姜還是老的辣，很多新人、環保企業不知如何選取相關環保技術，很多細節不能很好的掌握，就需要熱心的專家給予指導，因此小編搜集了50多種廢氣治理動態圖。

目的是給企業環保、運營者、管理者解答相關問題--------讓我們的天更藍希望對各人有所資助請搬個凳子慢慢看，謝謝！廢氣處置懲罰設備，主要是運用差別工藝技術，通過回收或去除減少排放尾氣的有害身分，到達掩護環境、凈化空氣的一種環保設備。

現為您出現46種差別行業的廢氣處置懲罰工藝圖，以資共享廢氣處置懲罰設備廢氣處理廠家，主要是運用差別工藝技術，通過回收或去除減少排放尾氣的有害身分，到達掩護環境、凈化空氣的一種環保設備處置懲罰原理：稀釋擴散法原理:將有臭味地氣體通過煙囪排至大氣，或用無臭空氣稀釋，降低惡臭物質濃度以減少臭味。

適用范圍:適用于處置懲罰中、低濃度的有組織排放的惡臭氣體優點:費用低、設備簡單缺點:易受氣象條件限制，惡臭物質依然存在水吸收法原理:利用臭氣中某些物質易溶于水的特性，使臭氣身分直接與水接觸，從而溶解于水到達脫臭目的。

適用范圍:水溶性、有組織排放源的惡臭氣體優點:工藝簡單，管理方便，設備運轉費用低 產生二次污染，需對洗滌液進行處置懲罰缺點:凈化效率低，應與其他技術聯合使用，對硫醇，脂肪酸等處置懲罰效果差曝氣廢氣處理廠家式活性污泥脫臭法原理:

將惡臭物質以曝氣形式分散到含活性污泥的混和液中，通過懸浮生長的微生物降解惡臭物質 適用范圍廣適用范圍:截至2013年，日本已用于糞便處置懲罰場、污水處置懲罰廠的臭氣處置懲罰優點:活性污泥經過馴化后，對不凌駕極限負荷量的惡臭身分，去除率可達99.5%以上。

缺點:受到曝氣強度的限制，該法的應用還有一定局限多介質催化氧化工藝原理:反應塔內裝填特制的固態填料，填料內部復配多介質催化劑當惡臭氣體在引風機的作用下穿過填料層，與通過特制噴嘴呈發散霧狀噴出的液相復配氧化劑在固相填料外貌充實接觸，并在多介質催化劑的催化作用下，惡臭氣體中的污染因子被充實分解。

適用范圍:適用范圍廣，尤其適用于處置懲罰大氣量、廢氣處理廠家中高濃度的廢氣，對疏水性污染物質有很好的去除率優點:占地小，投資低，運行成本低;管理方便，即開即用缺點:耐打擊負荷，不易污染物濃度及溫度變化影響，需消耗一定量的藥劑。

低溫等離子體低溫等離子體是繼固態、液態、氣態之后的物質第四態，當外加電壓到達氣體的著火電壓時，氣體分子被擊穿，產生包含電子、各種離子、原子和自由基在內的混合體放電過程中雖然電子溫度很高，但重粒子溫度很低，整個體系出現低溫狀態，所以稱為低溫等離子體。

低溫等離子體降解污染物是利用這些高能電子、自由基等活性粒子和廢氣中的污染物作用，使污染物分子在極短的時間內發生分解，并發生后續的各種反應以到達降解污染物的目的低溫等離子體空氣凈化設備能夠廢氣處理廠家顯著治理的污染有:VOC、惡臭氣體、異味氣體、油煙、粉塵，也可用于消毒殺菌。

低溫等離子體技術是一種全新的凈化過程，不需要任何添加劑、不產生廢水、廢渣，不會導致二次污染

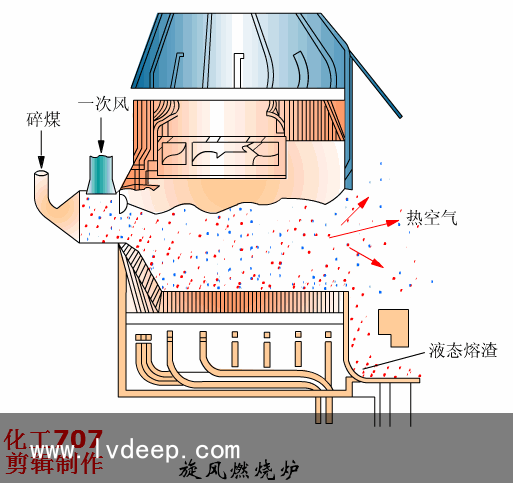

旋風燃燒爐 ?旋風鍋爐利用高速旋轉的空氣流使煤粒高速度旋轉并強烈燃燒的圓筒形燃燒室（爐膛）旋風爐可用于鍋爐等設備氣流的高速旋轉作用將煤粒拋向筒壁，煤粒在筒壁和筒壁附近的空間內燃燒，形成一個溫度很高的區域，使灰渣溶化而粘在筒壁上。

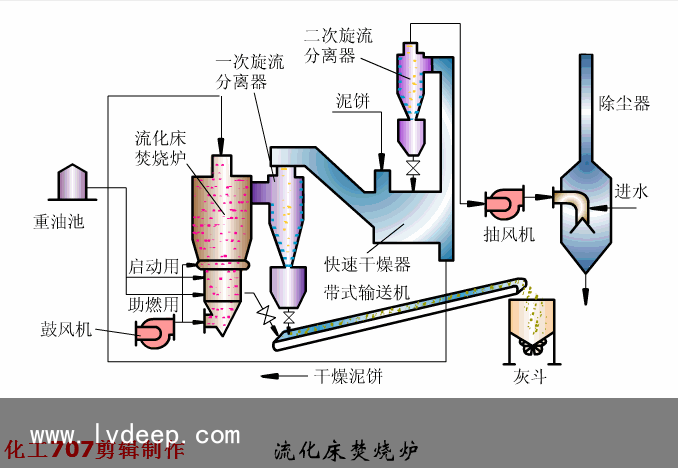

+ 流化床焚燒爐 ?其爐體是由多孔分布板組成，在爐膛內加入大量石英砂，將石英砂加熱到600度以上，并在爐底股入200度以上的熱風，是熱砂沸騰起來，再投入垃圾垃圾同熱砂一起沸騰起來，垃圾很快被干燥，著火，燃燒廢氣處理廠家。

未燃盡的垃圾比重交輕，繼續沸騰燃燒，燃盡的垃圾比重較大，落到爐底，經過水冷卻后，用分選設備將粗渣，細渣送到廠外，少量的中等爐渣和石英砂通過提升設備送回到垃圾焚燒爐中繼續使用 + 逆流回轉焚燒爐 ?回轉式焚燒爐是用冷卻水管或耐火原料沿爐體排列，爐體水平放置并略為傾斜。

通過爐身的不停運轉，使?fàn)t體內的垃圾充實燃燒，同時向爐體傾斜的方向移動，直至燃盡并排出爐體

+

立式多段焚燒爐 ?多段立式焚燒爐結構緊湊，操作彈性大，適用于各種污泥的焚燒處置懲罰多段爐的污泥自上而下進行干燥和焚燒，焚燒后的氣體在爐內上升，在頂部與處于干燥階段的含水率為65％一75％的泥餅?zāi)嫦蚪佑|，對氣體起到一定脫臭作用。

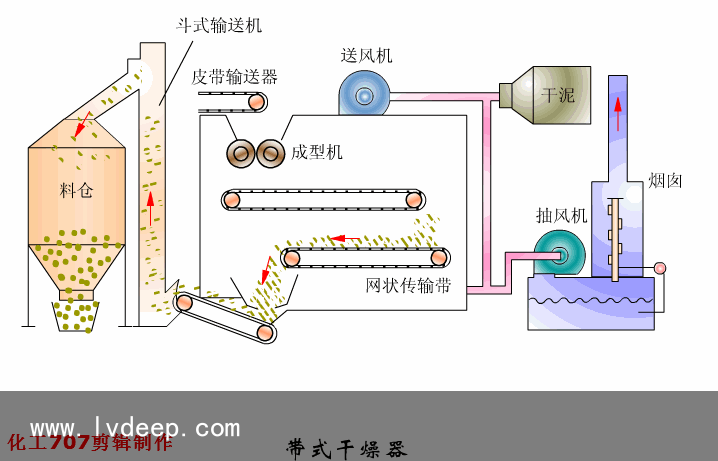

帶式干燥器?連續式常廢氣處理廠家壓干燥器的一種。主要用于干燥小塊或纖維質物料，如煤、肥皂、羊毛、棉花和其他纖維等。

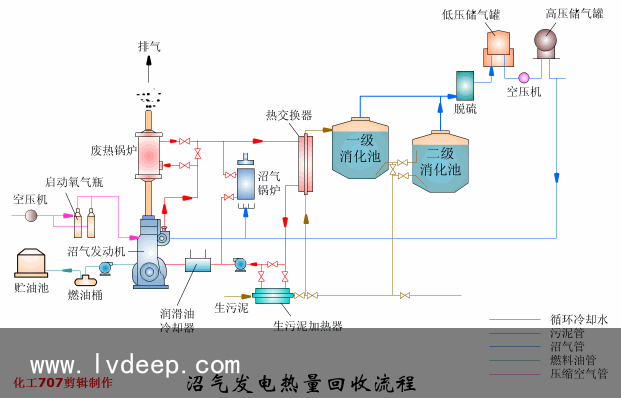

沼氣發電熱量回收流程?沼氣發電系統能積極、有效地利用沼氣，可以將沼氣中約30%的能量變?yōu)殡娏Γ?0%的能量變?yōu)闊崮堋Ｔ谖鬯?span style="color: green;">處置懲罰廠中可利用這一熱量給消化池進行加熱。

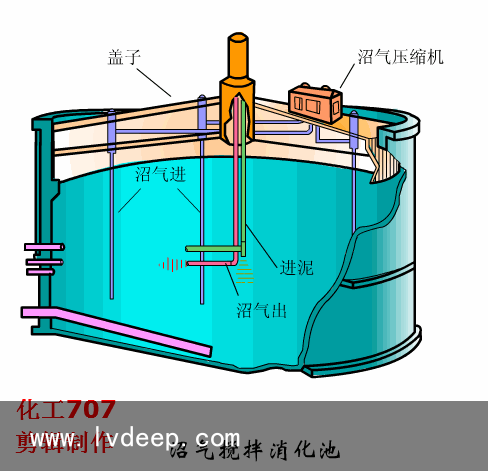

沼氣攪拌消化池?消化池通常指廢水處置懲罰中所產生污泥的厭氧生物處置懲罰。即污泥中的有機物在無氧條件下，被細菌降解為以甲烷為主的污泥氣和穩定的污泥（稱消化污泥）。

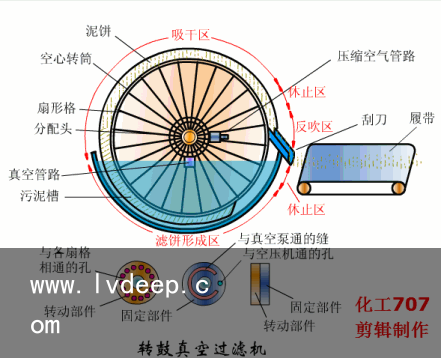

+轉鼓真空過濾機?真空過濾機主要有外濾面轉鼓，內濾面轉鼓，圓盤等真空過濾機真空過濾機過濾時，轉鼓一部門浸在濾漿中，由原動機通過減速裝置動員旋轉壓濾機?壓濾機是一種常用的固液分離設備，它是利用一種特殊的過濾廢氣處理廠家介質，對對象施加一定的壓力，使得液體滲析出來。

催化轉化

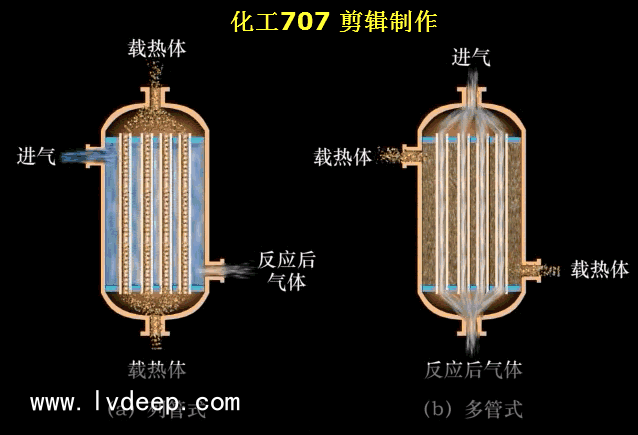

管式固定床反應器

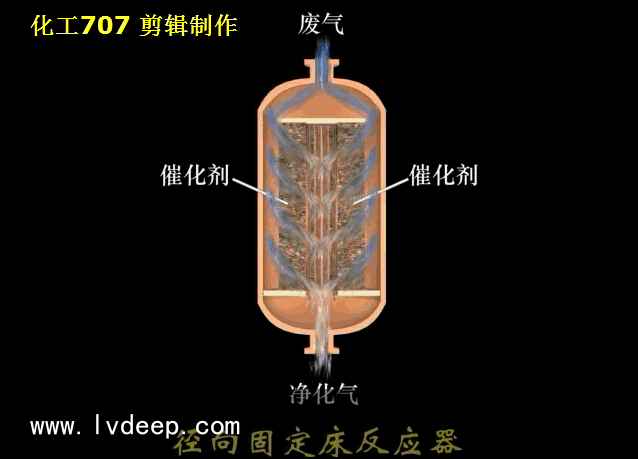

徑向固定床反應器

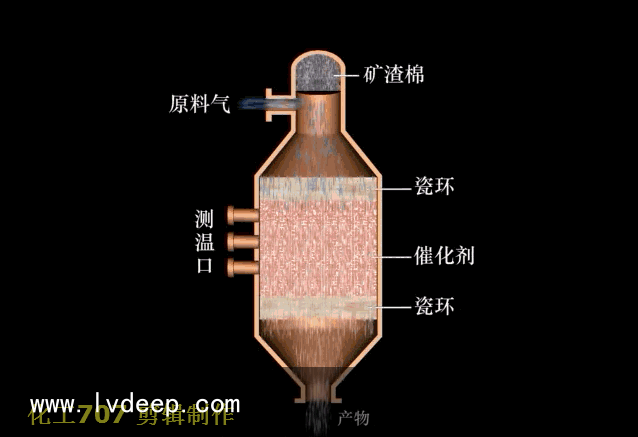

單段絕熱反應器

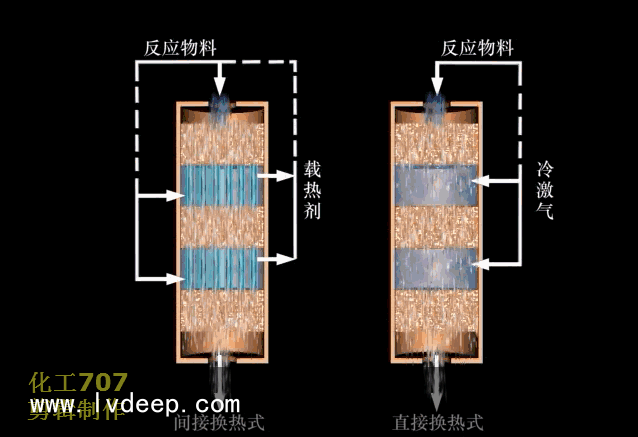

多段式絕熱反應器

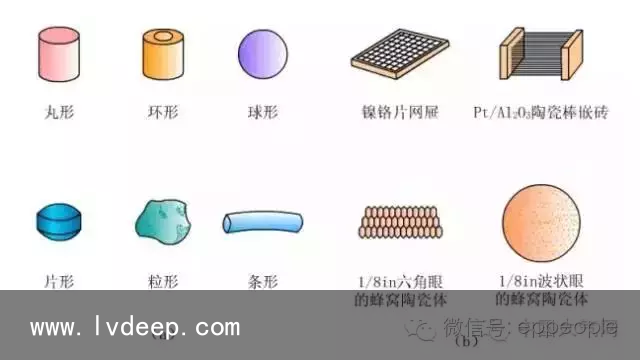

差別形狀的催化劑排煙脫硫

填充塔除塵器

非選擇性還原法凈化NOX工藝流程

稀硝酸吸收NOX廢氣的工藝流程

吸附凈化

移動床吸附器

吸附劑分配板

吸收凈化

煙氣脫硫

汽油機：將空氣和汽油以一定比例混合成良好的混合氣，吸氣沖程被吸入氣缸，混合氣經壓縮點火燃燒產生熱能，然而高溫高壓的氣體作用于活塞頂部，推動活塞作往復直線運動，然后再通過連桿、曲軸飛輪機構對外輸出機械能，四沖程汽油機在進氣沖程、壓縮沖程、做工沖程和排氣沖程內完成一個工作循環。

汽車尾氣
